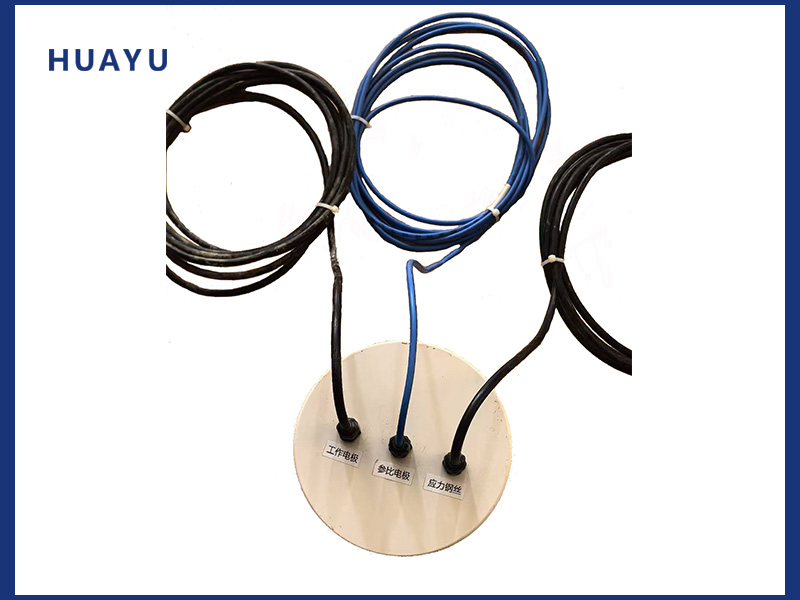

管道模型構模擬pccp管道測試環境,，內置進口二氧化錳參比電極,，工作電極，應力鋼絲等,，充分模擬pccp環境參數,，能測試斷電電位，極化電位,，保護電位多種參數建
材料選擇：預應力鋼筒混凝土管(PCCP)主要由混凝土,、預應力鋼絲和鋼筒組成,。在模擬測試環境中，要盡可能選用與實際 PCCP 管道成分和性能相近的材料,。對于混凝土部分,，可以按照實際工程中的混凝土配比制作試件，一般包括水泥,、砂、石子和水,，并且可能添加外加劑以模擬真實管道混凝土的性能,。例如，使用普通硅酸鹽水泥,、中砂,、粒徑符合要求的碎石，按照水灰比為 0.4 - 0.5 左右進行配制,。對于預應力鋼絲和鋼筒,，應選用與實際管道相同規格和材質的鋼絲和鋼板來制作模型。
尺寸確定：根據測試目的和實際條件確定管道模型的尺寸,。如果是進行小型實驗室測試,，管道模型的長度可以在 1 - 2 米左右，直徑可以按照實際 PCCP 管道常見的直徑比例縮小制作,，如實際管道直徑為 1 - 4 米,，模擬管道直徑可以設為 0.1 - 0.5 米。在制作過程中,，要保證管道模型的壁厚,、預應力鋼絲的纏繞方式和間距等結構參數與實際管道相似，以準確模擬其物理和力學特性,。
接口處理：PCCP 管道的接口形式多樣,，如承插式接口、企口式接口等,。在模擬管道模型時,，需要按照實際接口形式進行制作。對于承插式接口,，可以制作帶有橡膠密封圈的承口和插口部分,，并且保證接口的密封性和連接強度符合實際使用要求，以便在測試環境中能夠真實地模擬管道的連接和密封性能,。
腐蝕環境模擬
土壤環境模擬
土壤成分：如果模擬埋地 PCCP 管道的腐蝕環境,，需要配置與實際土壤相似的成分。一般包括黏土,、砂土,、腐殖質等成分,，按照不同的比例混合來模擬不同類型的土壤，如黏土含量較高的黏性土壤,、砂土含量較高的砂質土壤等,。同時，還可以添加一定量的鹽分(如氯化鈉,、硫酸鈉等)來模擬含鹽土壤環境,，鹽分含量可以根據實際土壤的含鹽量進行調整，一般在 0.1% - 5% 之間,。
土壤濕度和溫度：通過安裝濕度傳感器和溫度控制器來控制土壤模擬箱內的濕度和溫度,。對于濕度，可以設置為與實際土壤濕度范圍相符的值,，一般在 10% - 30% 左右,。溫度可以根據當?shù)氐哪昶骄鶜鉁鼗蚬艿缹?shí)際運行環境溫度進行設置，例如在 10 - 30℃之間變化,，并且可以模擬晝夜溫差和季節性溫度變化,，以研究溫度和濕度對管道腐蝕的綜合影響。
水環境模擬
淡水環境：如果模擬 PCCP 管道在淡水中的腐蝕環境,，可以使用去離子水或蒸餾水作為基礎水樣,，然后添加適量的溶解氧、二氧化碳等氣體來模擬自然淡水的成分,。溶解氧含量可以控制在 6 - 10mg/L 左右,，二氧化碳含量可以在 1 - 5mg/L 之間，以研究這些氣體對管道在淡水中腐蝕過程的影響,。
海水環境：對于模擬海水環境,，需要按照海水的主要成分進行配制。一般包括氯化鈉(約占 2.5% - 3.5%),、氯化鎂,、硫酸鎂等鹽分，并且可以添加一些海洋生物生長所需的營養物質(如磷酸鹽,、硝酸鹽等)來模擬海洋生態環境,。同時，要控制海水的酸堿度(pH 值一般在 7.5 - 8.6 之間)和溫度(通常在 10 - 30℃之間),，以研究 PCCP 管道在海水環境下的腐蝕行為以及生物污損對腐蝕的影響,。
陰極保護系統模擬
犧牲陽極模擬
陽極材料選擇：如果采用犧牲陽極陰極保護方式進行模擬，要選擇合適的犧牲陽極材料,，如鎂合金,、鋅合金或鋁合金陽極。按照實際陰極保護設計要求,，將犧牲陽極安裝在模擬管道的適當位置,，例如在管道兩側或底部等位置均勻分布,。對于鎂合金陽極，其電位很負(相對于鋼鐵,，標準電極電位約為 - 2.37V),，驅動電壓高，適用于電阻率較高的土壤或淡水環境模擬;鋅合金陽極(電位相對鎂合金較正,，標準電極電位約為 - 0.76V)則更適合海水或鹽霧環境模擬,。
陽極尺寸和數量確定：根據模擬管道的尺寸、材質和所處的腐蝕環境來確定犧牲陽極的尺寸和數量,。一般通過理論計算和經驗公式來估算所需的陽極質量和數量,。例如，對于小型模擬管道,，在電阻率為 100 - 1000Ω?m 的土壤環境中，可能每米管道需要安裝 0.1 - 0.5kg 的鎂合金犧牲陽極,。
外加電流陰極保護模擬
電源和輔助陽極選擇：在外加電流陰極保護模擬中,，選擇合適的整流器作為直流電源，其輸出電壓和電流應能夠根據模擬管道的保護需求進行調節,。輔助陽極材料可以選用高硅鑄鐵,、石墨或混合金屬氧化物(MMO)涂層鈦陽極等。例如,，在模擬海水環境下的 PCCP 管道陰極保護時,，MMO 涂層鈦陽極由于其在海水中優異的性能(電流輸出效率高、使用壽命長等)是較好的輔助陽極選擇,。
電路連接和參數設置：將電源的負極連接到模擬管道上,，正極連接輔助陽極，并且要確保連接的牢固性和良好的導電性,。根據模擬管道的材質,、尺寸和腐蝕環境，設置合適的保護電流密度和保護電位,。例如,，對于混凝土中的鋼筒部分，保護電位相對于飽和硫酸銅參比電極(CSE)一般應達到 - 0.85V 左右,，保護電流密度可以根據管道表面狀態和環境條件設置在 1 - 10mA/m2 范圍內,。
測試儀器安裝與數據監測
電位測量：在模擬管道表面和周圍的腐蝕介質中安裝參比電極(如飽和硫酸銅參比電極或銀 / 氯化銀參比電極)，使用高精度電壓表測量管道與參比電極之間的電位差,。在管道不同位置(如管道頂部,、兩側、底部等)安裝測量點,，以全 面監測管道的電位分布情況,。并且可以通過數據采集系統定期記錄電位數據,，時間間隔可以根據測試需求設置為幾分鐘到幾小時不等。
電流測量：如果是犧牲陽極陰極保護模擬,，使用電流表測量犧牲陽極與管道之間的電流;在外加電流陰極保護模擬中,，通過在電源輸出線路上安裝電流表來監測輸出的保護電流。同時,，可以在管道表面安裝電流傳感器,，測量管道表面的電流密度分布情況，以便分析陰極保護電流在管道上的分布是否均勻,。
其他參數測量：安裝傳感器測量腐蝕環境的參數,，如土壤或水中的酸堿度(pH 值)、溶解氧含量,、溫度,、濕度等。這些參數的變化可能會對管道的腐蝕過程和陰極保護效果產生影響,，通過長期的數據監測,，可以研究這些因素之間的相互關系。
