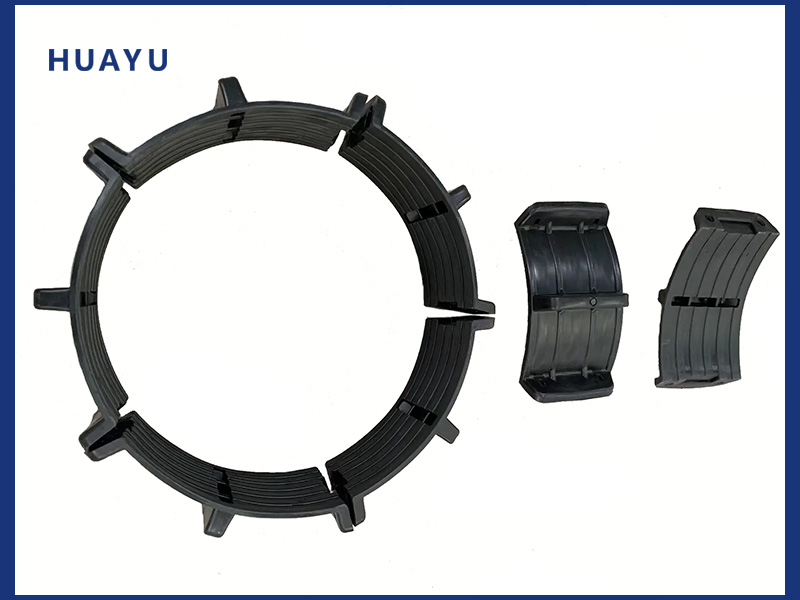

產品描述
絕緣支架是一種用于支撐、固定電氣設備或?qū)w，并確保其與其他部件（如接地體,、金屬結構等）絕緣的裝置，廣泛應用于電力,、電子、通信等領域,。以下從定義,、分類、特點,、應用場景及選型維護等方面詳細介紹：一,、核心作用電氣絕緣：隔離帶電體與其他物體，防止電流泄漏或短路,，保障設備安全運行,。機械支撐：固定導體（如電纜、母線）或設備,，承受機械載荷（如重力,、振動）。環境防護：在潮濕,、腐蝕等惡劣環境中,，保護絕緣性能穩定。二,、主要分類及特點根據材質,、結構和用途，絕緣支架可分為多種類型：1. 按材質分類類型常見材料特點典型應用塑料類尼龍,、ABS,、聚丙烯（PP）輕便、耐化學腐蝕,，但耐高溫性較差（通?！?00℃），成本低,。低壓電纜橋架,、室內布線支撐玻璃纖維增強塑料（FRP）玻璃纖維 + 環氧樹脂高強度、絕緣性優異,、耐老化,、耐濕熱，耐高溫（可達 150℃以上）,，抗腐蝕,。高壓電力設備、戶外電纜支撐陶瓷類氧化鋁陶瓷,、碳化硅陶瓷耐高溫（可達 1000℃以上）,、絕緣性，但脆性大,、成本高,。高溫環境（如電爐、工業窯爐）復合材料類環氧樹脂 + 石英砂,、硅橡膠綜合性能優,，可定制化設計，適應復雜環境（如高電壓,、強腐蝕）,。特高壓輸電、化工行業設備2. 按結構形式分類固定支架：用于靜態支撐,，如電纜溝內的水平固定支架,。滑動支架：允許導體熱脹冷縮時小幅滑動,，避免應力集中,，常見于長距離電纜或母線。懸掛支架：懸掛式安裝,，用于架空電纜或天花板布線,。抗震支架：特殊設計增強抗絕緣支架是一種用于支撐,、固定電氣設備或?qū)w,，并確保其與其他部件（如接地體、金屬結構等）絕緣的裝置,，廣泛應用于電力,、電子、通信等領域,。以下從定義,、分類、特點,、應用場景及選型維護等方面詳細介紹：一,、核心作用電氣絕緣：隔離帶電體與其他物體，防止電流泄漏或短路，保障設備安全運行,。機械支撐：固定導體（如電纜,、母線）或設備，承受機械載荷（如重力,、振動）,。環境防護：在潮濕、腐蝕等惡劣環境中,，保護絕緣性能穩定,。二、主要分類及特點根據材質,、結構和用途,，絕緣支架可分為多種類型：震性能，用于地震頻發地區的電氣系統,。3. 按電壓等級分類低壓絕緣支架：適用于 1kV 以下系統,，如民用建筑配電。中高壓絕緣支架：適用于 10kV~110kV 及以上系統,，需滿足更高絕緣強度和機械載荷要求,。三、關鍵技術參數絕緣電阻：≥10<sup>12</sup>Ω（衡量絕緣性能的核心指標）,。擊穿電壓：根據電壓等級不同,，需高于系統額定電壓（如 10kV 支架擊穿電壓≥30kV）。機械載荷：單支架承重從幾公斤到數百公斤不等,，需匹配實際負載,。耐溫范圍：-40℃~+200℃（不同材質差異大，如陶瓷類可更高）,。耐腐蝕性：在鹽霧,、酸霧等環境中，需通過防腐測試（如 GB/T 10125 鹽霧試驗）,。四,、應用場景電力系統變電站：支撐母線、電纜,，隔離帶電體與金屬架構,。輸電線路：戶外電纜橋架、電纜溝內的固定與絕緣,。配電柜：內部導體支撐,，防止短路。工業領域化工車間：耐腐蝕 FRP 支架用于輸送腐蝕性液體的管道伴熱電纜,。冶金行業：耐高溫陶瓷支架用于高溫環境下的電爐布線,。建筑與通信高層建筑：垂直電纜井內的電纜固定（需阻燃材質）,。數據中心：精密設備線路支撐，要求低形變,、高絕緣,。新能源領域光伏電站：光伏組件電纜的戶外支撐，需抗紫外線,、耐候性強。電動汽車充電樁：內部線路絕緣與機械固定,。五,、選型與安裝要點1. 選型原則環境適配：根據溫度、濕度,、腐蝕等級選擇材質（如戶外選 FRP,，高溫選陶瓷）。電壓匹配：高壓系統需選用經絕緣測試認證的支架（如通過 IEC 60695 標準）,。載荷計算：根據電纜重量,、根數計算單支架承重，避免過載變形,。2. 安裝注意事項固定方式：采用螺栓,、卡扣或焊接（需注意焊接高溫是否影響絕緣性能）。間距控制：電纜支架間距一般為 0.8~1.5 米,，母線支架間距需根據設計規范調整,。接地處理：支架本身不接地，但需確保與接地體保持安全距離,。六,、維護與故障排查定期檢查外觀：有無裂紋,、變形、老化（如塑料支架變色、FRP 支架纖維外露）,。絕緣測試：每年用兆歐表測量絕緣電阻，低于標準值需更換,。常見故障及處理絕緣失效：可能因受潮,、腐蝕或高溫老化，需更換支架并改善環境（如增加防潮層）,。機械損壞：過載或振動導致斷裂,，需調整載荷分布或更換高強度支架。
